GoSurface! 1.005

Не поддерживается разработчиком!
Новая версия входит в пакет SomeSmallTools.

GoSurface! – плагин для автоматического создания поверхностей по точкам.

Плагин предназначен для сокращения времени обработки данных съёмки рельефа, используя кодировку элементов поверхности в описаниях точек съемки (точек COGO).

GoSurface работает в средах: ​

• Autodesk AutoCAD Civil 3D x64 2013 – 2017.​

Важное замечание: для работы требуется Microsoft .NET Framework 4.5.

Работа с плагином:​

1. Загрузите плагин (GoSurface.dll) в среду Autodesk Civil 3D командой NETLOAD.
2. Запустите плагин командой GOSURFACE.
3. Укажите группу точек, описывающую поверхность (съёмку).

Условия правильной работы

Для правильной работы программы требуется, чтобы описания точек включали в себя коды, описываемые ниже, и номера точек, например, так: GR_001, SL01_001, PR4T1_001.
​

Код	Использование
GR	Граница поверхности. Всегда замкнута, т.е. не требует специального кода замыкания. Может быть только одна. После этого кода обязательно должен следовать разделитель.
_	Разделитель. Отделяет код от номера точки.
VG	Внутренняя граница. Участок, находящийся внутри этой границы, будет «вырезан» из поверхности. Всегда замкнута и не требует специального кода замыкания. Может быть несколько, что требует указания номера внутренней границы в коде, например, так: VG2. После этого кода обязательно должен следовать разделитель.
SL	Структурная или характерная линия рельефа. По точкам с таким кодом строятся структурные линии и «ломается» поверхность. Может быть замкнута, поэтому требует специального кода замыкания. Иначе – код не требуется. Может быть несколько, что требует указания номера в коде, например, так: SL1, SL2. После этого кода обязательно должен следовать разделитель.
SZ	Замыкание структурной линии. Если требуется замкнуть структурную линию, то просто замените SL на SZ. Например, так: SL003_045 > SZ003_046. После этого кода обязательно должен следовать разделитель.
DL	Двойная структурная линия (две структурные рядом). Используется, например, при съёмке небольшого откоса, когда точки верхней и нижней бровки находятся близко друг к другу. Может использоваться специальный код замыкания. Может быть несколько, что требует указания номера в коде, например, так: DL1, DL2. После этого кода обязательно должен следовать разделитель.
DZ	Замыкающий код для двойной структурной линии. При его использовании две структурные линии объединяются в одну замкнутую структурную линию: DL001_015 > DZ001_016. После этого кода обязательно должен следовать разделитель.
PR	Съёмка профилями. Данный код указывает на то, что участок поверхности был снят профилями. Требует указания количества точек в одном профиле в коде следующим образом: PR5T, где 5T – количество точек в профиле, в данном случае 5. Минимальное количество точек в профиле – 3. Количество точек в профиле – постоянно для всего участка. Может быть несколько, что требует указания номера в коде, например, так: PR5T1, PR3T2. После этого кода обязательно должен следовать разделитель.

Таким образом описание точки будет состоять из кода, разделителя и номера точки. Пока кодируется какой-либо элемент поверхности, номера точек не могут повторяться и должны идти по возрастанию, причём не обязательно, чтобы номера увеличивались строго на единицу – главное, чтобы последующий номер был больше предыдущего.

Можно совмещать все коды при съёмке, за исключением ситуации, когда Вы хотите выполнить съёмку только профилями. Тогда Вам необходимо использовать только код PR, и нельзя использовать другие коды, обрабатываемые плагином. Только в таком случае граница поверхности будет нарисована правильно, по крайним точкам профилей.

Некодируемые точки при обработке будут добавлены в поверхность.

Также для правильной работы требуется, чтобы съёмка каждого элемента поверхности выполнялась в строго определённой последовательности.
​

Элемент поверхности, тип съёмки​	Правило съёмки
Границы, структурные линии	Съёмка выполняется по контуру элемента поверхности:

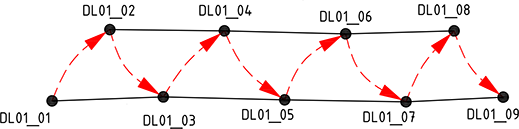

Двойная структурная линия	Съёмка выполняется с чередованием точек: ​

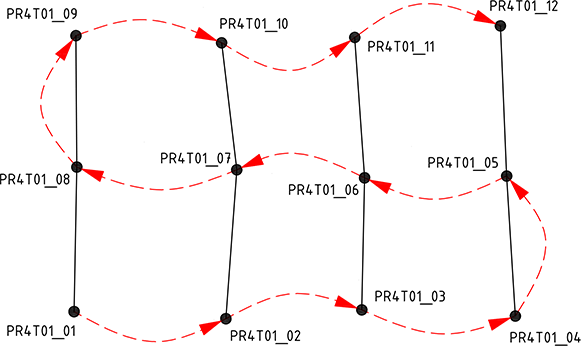

Съёмка профилями	Съёмка выполняется с чередованием точек: ​

Для своей работы плагин требует, чтобы точки съёмки находились в одной группе точек, кроме группы _Все точки.

Если все условия выполнены, то при обработке группы точек, плагин распознает коды и построит по ним трехмерные полилинии, которые будут добавлены в новую поверхность, как структурные линии типа Эскиз.

Блокировка плагина Windows

По умолчанию все загруженные из интернета сборки .NET блокируются Windows. Для возможности работы с плагином, блокировку нужно снять. Нажмите правой кнопкой на файле GoSurface.dll и выберите Свойства. В самом низу окна свойств нажмите Разблокировать.

Благодарности

Особая благодарность Роману «ERS» Егорову за экстремальное тестирование и отлов ошибок GoSurface!

P.S. В архиве Вы найдете файл Surfaces.dwg, содержащий несколько групп точек, демонстрирующих различные варианты использования кодов. Откройте этот файл и запустите плагин. Посмотрите, как будут обработаны группы точек.

P.P.S. Для пользователей тахеометров компании Sokkia, рекомендую использовать плагин SDR33C3D, который экспортирует точки в Civil 3D, объединяя код и номер точки так, что описание точки COGO будет выглядеть как КОД_НОМЕР, что в принципе и требуется для работы GoSurface!

P.P.P.S. Если Вы считаете нужным добавить какой-то дополнительный код, то сообщите мне об этом.
