S_Brief 1.8

Посмотреть вложение 90308

S_Brief v1.8
Если у вас отсутствует блютуз, то не переживайте это решаемый вопрос.
Подробности здесь.
Огромная просьба писать в обсуждениях, у кого,что работает или не работает,какие есть проблемы с приложением, предложения, соображения, замечания, буду рад всему.Просто бывает, что по каким то причинам, на некоторых ПК не работает, хотя на моем все отлично.Буду искать причину исправлять.

Внимание!!!Читать и выполнять всем:после скачивания из интернета, файлы S_Brief.dll,S_Brief.cuix,acad.exe.config
необходимо разблокировать, нажав правую кнопку мыши, свойства, разблокировать,далее заходим в папку
C:\Program Files\Autodesk\AutoCAD 2012 - Russian и заменяем файл acad.exe.config. Без этих действий программа
просто не будет загружаться или не обновится на новую версию.

Краткое описание:
программа предназначена для управления тахеометром Sokkia из среды AutoCad.
Содержит функции для выноса точек, базовой линии или дуги, с помощью графических
примитивов проектного чертежа.Также может производить замеры точек в системе координат 3Д объекта.
Вы можете открыть сразу несколько чертежей, например старый и новый проект с изменениями, измеряйте просто, меняйте активный чертеж, это не требует повторной ориентировки прибора.
Приложение разрабатывалось для AutoCad 2012.ПК и тахеометр обмениваются данными через Bluetooth или
последовательный кабель rs232.
Эта программа для строительства.Не нужно готовить точки для выноса, достаточно лишь повернуть, сдвинуть и привести к масштабу, нет необходимости разбивать чертеж и заботится о том, какие элементы могут не загрузиться в программу для контроллера.Для выноса точки нужно лишь тапнуть в область экрана планшета, выбрав предварительно правильную привязку, после чего повернуть лимб прибора,находясь в режиме выноса, в нужном направлении и поймать расстояние.Последующий вынос происходит без перехода(в тахеометре) в меню на уровень ниже, не нужно находить номер точки и выбирать ее из списка.Вынос базовой линии или дуги упрощен, так как нет необходимости ,предварительно, выбирать опорные точки, необходимо лишь произвести первый замер в примерную область выноса, после чего экран планшета, автоматически, зумируется в область замера, режим привязки автоматом становится к нормали, после нужно будет тапнуть на линию или дугу, в результате появится стрелочка с направлением и величиной на которую нужно сместить отражатель, к проекту.Последняя, в панеле инструментов, 3D функция предназначена для оперативного входного контроля элементов конструкции и для последующего использования, этих данных,для объединение в единое целое, для выноса.

Порядок установки:
1.При первом запуске, копируем файлы CoordinatSendToTotalStation.dll и S_Brief .cuix в директорию:
C:\Program Files\Autodesk\ApplicationPlugins(Название C:\,D:\,E:\... меняем, если Автокад установлен на другой диск), после
запуска, Autocad, подгрузит эти файлы самостоятельно и появиться возможность включать новую панель геодезия,для облегчения
настройки AutoCad рекомендую произвести импорт пользовательских настроек, используя файл AutoCAD 2012 - Russian_cust_settings....zip;
2.если, что то пошло не так, то заходим в пункт меню "Сервис"->"Адаптация"->"Интерфейс...",
создаем новую панель инструментов в ручном режиме, с командами:
а)_NUMBERCOMPORT - вызывает окно для выбора ком порта, остальные настройки остаются по умолчанию(9600,8,1,none),
номер порта смотрите в менеджере блютуз, на вкладке "Службы"(самый первый по списку);
б)_CONECTCOMPORT - соединяет ПК и тахеометр перед началом работ(перед нажатием нужно перейти в окно измерения
на тахеометре);
с)_SENDCOMCOORDINATE - рисует точку Автокада, затем ее координаты (У,X,H - обратите внимание на порядок координат)
отправляются в оперативную память тахеометра (не в постоянную), то есть вы не найдете эту точку в списках исходных данных,
но новые координаты, в режиме выноса, будут доступны всякий раз после использования данной команды, даже не нужно
выходить на пункт ниже, разность дирекционных углов и расстояний, на приборе, будут меняться автоматом;
д)_BaseLine - работает по аналогии с отклонениями со стрелочками в исполнительных схемах, то есть в тех случаях, когда
мы настраивали размерный стиль в виде стрелок, затем щелкалась точка Автокада, затем линия, с привязкой "нормаль",
функция рисует точку, после чего можно указать линию или дугу, в результате появляется стрелочка со значением до мера в мм,
и направлением (по нормали к линии или дуге), есть недостатки у этой команды, в результате использования остаются рабочие точки Автокада,
после каждого замера,(решается методом выбрать подобные->удалить) и если значения смещения переваливают за,
с выше, около, 25 см, то направление стрелки показывается не верное(при таких значениях вы увидите направление и без этого),
после первого замера автоматически создается размерный стиль стрелки, его нужно сделать текущим.
с)_INPUTPARUSC-позволяет производить измерения точек в системе координат объекта, для получение параметров перехода
к новой 3Д системе, необходимо измерить 3 точки конструкции.
3.Для того, чтобы пиктограмма работала, Вы должны, минимум, добавить в поле "Макросы" Символы: ^C^C и Имя команды
без пробелов(пример ^C^C_NUMBERCOMPORT),в полях "Малое изображение" и "Большое изображение", укажите путь к картинке для
кнопки;
4.Зайдите в меню "Сервис"->"Настройка"->"Экран", поставите галочку на против пункта "Крупные кнопки на панели задач";

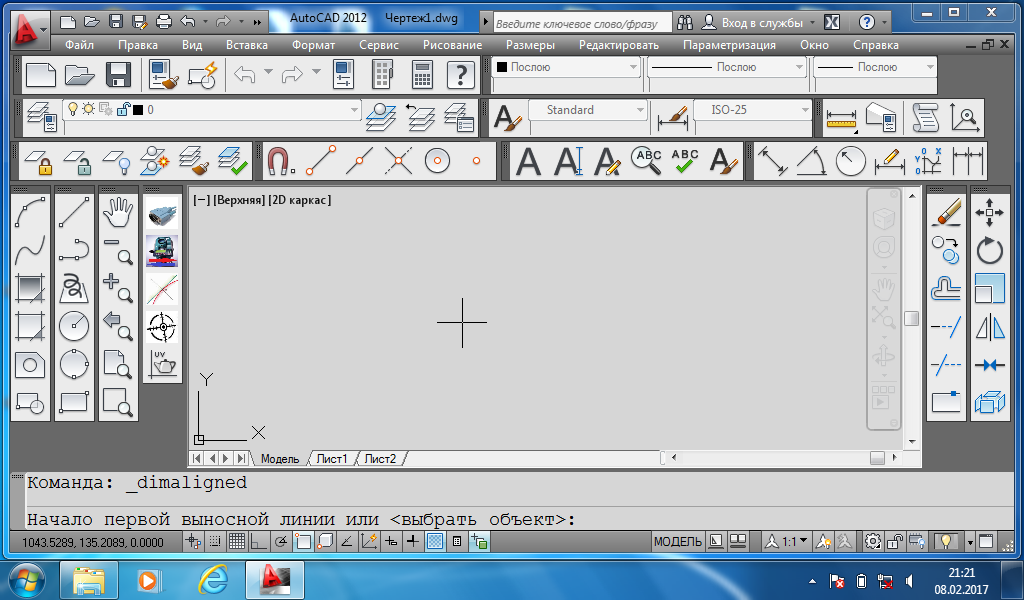

5.Переведите Автокад в классический вид;
6.Выведите панели инструментов: "Размер","Объектная привязка","Зумирование" и другие необходимые Вам панели, если на панелях
необходимые кнопки не видно,из за размеров экрана, то Вы можете изменить их порядок следования, через Адаптацию, Интерфейс или создать новые панели
с нужными кнопками.
7. Сделайте экспорт пользовательских настроек для внештатной ситуации и переноса панелей и настроек Автокада на другой ПК.
